3B Kent Modeli LOD Seviyeleri

LOD =>  Level of Detail => LOD Seviyeleri

CityGML veri modelinde georeferanslı 3B vektör veriler semantik bir yapı içerisinde farklı detay seviyelerinde tutulur. Bu detay seviyeleri LOD0, LOD1, LOD2, LOD3, LOD4 şeklinde isimlendirilmiştir. 3B kent modeli verilerinde uluslararası bir standart olarak kullanımı giderek yaygınlaşmaktadır.

Resim1

3B Kent Modeli LOD Seviyeleri

LOD0: 2,5 Boyutlu DTM, Uydu Görüntüsü ile DTM'in kaplanması, Binalar taban alanı ya da çatı kenar poligonu ile gösterilebilir.

LOD2: Çatı ve yapı detaylarının basitleştirilmiş olarak çizildiği gösterim şeklidir. Yapılara ait doku kaplamaları mevcut ise kaplama ile gösterim de yapılabilir.

LOD3: Çatı ve duvar detaylarının belirgin olarak modellendiği, yapıya ait kapı ve pencere gibi açıklıklarının modellendiği detaylı 3B mimari gösterim şeklidir.

LOD4: LOD3 seviyesine ek olarak bina içerisinin de modellendiği gösterim şekildir.

Resim2

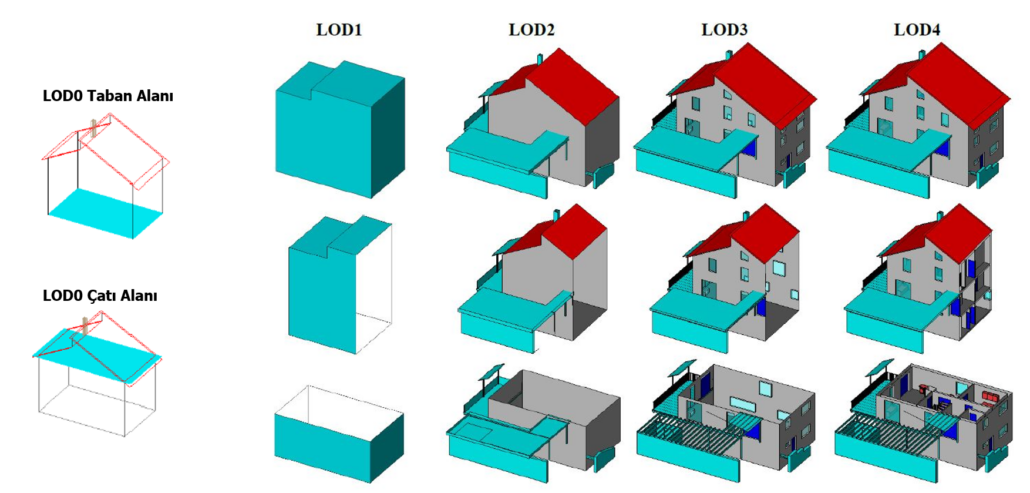

3B Kent Modeli ve LOD Seviyeleri



Resim3

CityGML formatlı ölçeklenebilir 3B Kent Modeli için 5 detay seviyesi belirlenmiştir.

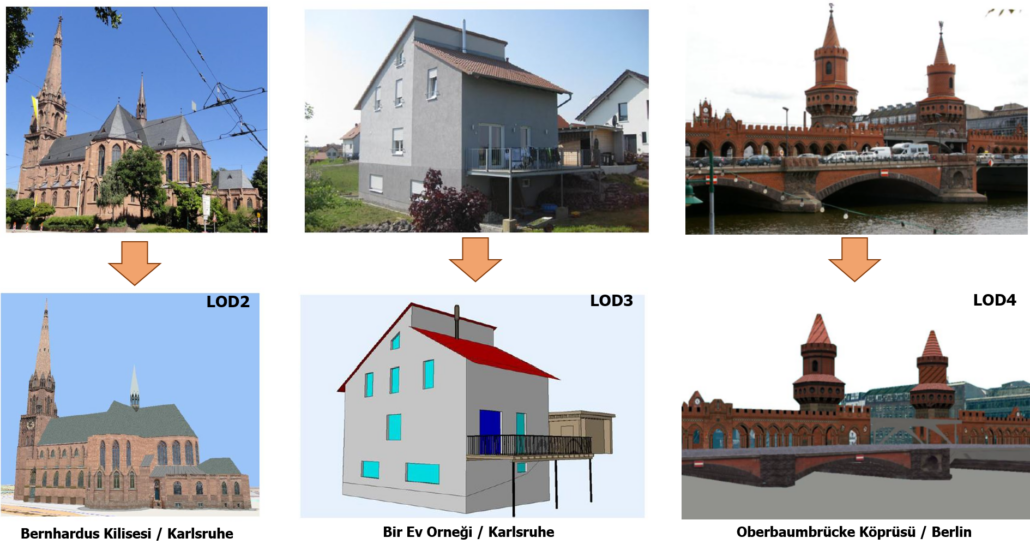

LOD Seviyeleri ve Örnekler

Resim4

Kaynaklar;

[1] Gröger, G., Kolbe, T. H., Nagel, C., Hafele, K. H., OGC City Geography Markup Language (CityGML) Encoding Standard, 04.04.2012, Germany

[2] Kolbe, T. H., Gröger, G., Plümer, L., CityGML – Interoperable Access to 3D City Models, Gi4DM Workshop, 22 March 2005, Germany

[3] http://www.citygmlwiki.org/

[4] http://www.citygml.org/
